Prozesspumpe für Hochdruckverfahren: LEWA triplex®

LEWA triplex®

Kompakt, robust, sicher.

Ob in der Öl- und Gas-, der Chemie-, der Nahrungsmittelindustrie oder in der Energiebranche – überall wird die LEWA triplex Membran-Prozesspumpe bereits erfolgreich in Hochdruckanwendungen eingesetzt.

Die Pumpe zeichnet sich durch die bewährte patentierte LEWA Membrantechnologie, den absolut sicheren und zuverlässigen Betrieb sowie die weltweit kompakteste Bauweise einer Prozesspumpe aus. Weitere Vorteile sind eine lange Lebensdauer, geringe Lebenszykluskosten sowie eine hohe Energieeffizienz.

Sie ist in sechs verschiedenen Größen verfügbar, so kann sie in einem breiten Spektrum an Prozessen und Anwendungen eingesetzt werden und verschiedenste Anforderungen erfüllen.

Gute Gründe für eine LEWA triplex®

Die LEWA triplex ist eine Membran-Prozesspumpe mit hydraulischer Anlenkung in kompakter Bauweise, die zahlreiche Vorteile gegenüber vergleichbaren Pumpen bei Hochdruckverfahren hat.

Compact and space saving design of pumps and systems

Solide und kompakte Bauweise

Die LEWA triplex zeichnet sich durch eine solide, robuste und langlebige Gesamtkonstruktion aus, die durch das einteilige Kurbelgehäuse und die zweifach gelagerte Kurbelwelle zu Stande kommt. Die platzsparende Monoblock-Bauweise macht die triplex zur weltweit kompaktesten Prozesspumpe. Dadurch sind sie auch geeignet für Anwendungen und Prozesse mit kleinen Einbauräumen – beispielsweise auf Ölbohrplattformen.

Pulsationsarmer Förderstrom

Die triplex-Serie zeichnet sich durch eine hohe Laufruhe und einen pulsationsarmen Förderstrom aus. Dies wird durch den gleichmäßigen Kolbenversatz (Exzenterversatz) ermöglicht. Dadurch ist es oft nicht notwendig, Pulsationsdämpfer im Rohrleitungssystem zu installieren.

Einzigartiges Saugvermögen

Die LEWA triplex Membran-Prozesspumpe unterscheidet sich von anderen Pumpen durch ihr einzigartiges Saugvermögen. Mit einem absoluten Saugdruck von bis zu 0,1 bar bietet sie nicht nur vielfältige und sichere Installationsmöglichkeiten. Auch die Betriebskosten für das gesamte System können dadurch niedriger sein als mit anderen Pumpen.

Absulute safe start up at LEWA triplex pumps

Absolut sicheres Anfahren

Das Anfahren der Prozesspumpe ist sicher und einfach: Mit einer Feder wird die Membran im Ruhezustand immer in einer neutralen Position fixiert. So ist sichergestellt, dass die Membran beim Anfahren nie aufgrund einer falschen Positionierung Schaden nimmt.

Sicherheit bei extremen Betriebszuständen

Sicherheit steht bei uns an erster Stelle: Selbst nach Bedienfehlern oder bei extremen Betriebszuständen nimmt die Pumpe keinen Schaden. Mit eingebauten Sicherheitsmechanismen bieten wir maximalen Schutz für Mensch und Maschine ─ nicht nur bei zu hohem Vordruck, sondern auch bei geschlossener Druck- oder Saugleitung.

Pumps suitable for a wide range of fluids

Geeignet für fast alle Fluide

Die triplex-Serie ist dank ihrer flexiblen Bauweise geeignet für fast alle Flüssigkeiten. Egal ob gefährliche, toxische, abrasive, viskose, umweltbelastende oder empfindliche Fluide – mit der anwendungsspezifischen Konfiguration erhalten Sie immer die richtige Membran-Prozesspumpe.

Hermetically tight, leakfree diaphragm pumps

Patentierte Sandwichmembran

Unsere patentierte Sandwichmembran ist nicht nur extrem langlebig, sondern auch gut geschützt. Mit dem Membranschutzsystem LEWA DPS und Membranüberwachung wird ein Schaden an der Membran gemeldet, bevor diese reißt und die Förderflüssigkeit kontaminiert wird.

Integriertes Druckbegrenzungsventil

Ein Druckbegrenzungsventil im Hydraulikteil der Membranpumpe verhindert eventuelleÜberlastsituationen im Betrieb. Dieses Ventil ist individuell einstellbar und kann somit auf verschiedene Betriebssituationen angepasst werden.

Vertikaler Flanschmotor

Bis zur Größe G3R verfügen unsere triplex-Pumpen über ein integriertes Übersetzungsgetriebe und einen platzsparend vertikal angebauten Flanschmotor.

API 675-Standard

Die triplex-Serie erfüllt den international gültigen Qualitätsstandard des American Petroleum Institutes API 675. Darin sind alle Anforderungen für eine Verdrängerpumpe im Industriegebrauch hinsichtlich Design, Konstruktion und Leistung definiert.

Niedrige Wartungskosten und lange Lebensdauer

Unsere Pumpen zeichnen sich durch besonders niedrige Wartungskosten und eine lange Lebensdauer aus. Bei Einhaltung der regelmäßigen Wartungsintervalle laufen unsere Membranpumpen bis zu 40 Jahre.

Hohe Energieeffizienz

LEWA Prozesspumpen erreichen den höchsten Wirkungsgrad aller Pumpentechnologien. Auch unsere triplex-Serie verbindet hohe Effizienz mit geringem Energieverbrauch.

Weltweite Standards

Wir halten uns bei der Konstruktion von Pumpen an weltweit gültige Standards wie VDMA 24284 und 24286-10.

Hermetisch dicht

Membranpumpen arbeiten ohne dynamische Dichtungen. So entsteht ein hermetisch dichter Arbeitsraum. Es gibt keine Emission nach außen und eine Kontamination des Fluids ist ausgeschlossen.

LEWA Smart Monitoring

Mit digitalen Pumpen für mehr Effizienz, Anlagenverfügbarkeit und Wirtschaftlichkeit der gesamten Produktion.

LEWA Smart Monitoring ist ein Überwachungssystem bestehend aus Sensoren, einer speicherprogrammierbaren Steuerung (SPS), einem Industrie-PC (IPC) und einer Datenanalyse für neue und bestehende Pumpen. Das System ermittelt Kennwerte, Fehlerzustände und KPIs. Es erfolgt kein Eingriff in die Prozesssteuerung oder ein direkter Kontakt zwischen Sensorik und Fördermedium.

Mit kennzahlenbasiertem Condition Monitoring erkennen und überwachen Sie Betriebszustände proaktiv. Außerdem können Sie die Gesamtleistung und Robustheit Ihrer Pumpen- und Rohrleitungssysteme optimieren. Dadurch wird die Effizienz Ihrer gesamten Produktionsanlage gesteigert. Sie können bequem über Ihr Firmennetzwerk auf die Daten zugreifen. Oder Sie nutzen die LEWA Cloud mit erweiterten Analyse- und Serviceangeboten.

Mehr über LEWA Smart Monitoring erfahren

Videos zur LEWA triplex®

LEWA triplex G3M Prozesspumpe: Interview mit dem LEWA-Geschäftsführer Stefan Glasmeyer

LEWA führt die neue triplex Prozess-Membranpumpe G3M ein. Durch die kompakte Monoblock-Bauweise und das Triebwerkskonzept mit einteiliger Kurbelwelle ist die neue Pumpe sehr effizient. Gegenüber bisherigen Lösungen können bis zu 30 Prozent an Footprint und Gewicht eingespart werden. Dadurch ist die G3M besonders geeignet für Anwendungen, bei denen – wie z. B. auf Offshore-Plattformen – Platz und Gewicht eine entscheidende Rolle spielen. LEWAs CMO Stefan Glasmeyer spricht im Interview auf der ACHEMA 2015 über die Vorteile und das Marktpotenzial der G3M Prozess-Membranpumpe.

LEWA triplex G3M Prozesspumpe: Interview mit dem LEWA-Geschäftsführer Stefan Glasmeyer



LEWA triplex G3M Prozesspumpe: Interview mit dem LEWA-Geschäftsführer Stefan Glasmeyer

Optionen

Verschiedene Sonderventile

LEWA verwendet zahlreiche Sonderventilvarianten wie beispielsweise speziell gehärtete Ventile für Flüssiggas oder totraumarme für die Lebensmittel- und Pharmaproduktion.

Vielfältige Anschlussgeometrien

Unsere Pumpen verfügen über alle gängigen Anschlussgeometrien wie beispielsweise nach DIN-Norm, BASF-Hochdrucknorm, US-ANSI, JIS. Individuelle Konfigurationen sind möglich.

Integration in Prozessleitsysteme

Signalaufnahme von Prozessleitsystemen erfolgt analog oder digital. Der Förderstrom kann über elektrische oder pneumatische Hubverstellung variiert werden, alternativ durch Motordrehzahl (FU).

Diagnoseanschlüsse

Unsere Pumpen und Systeme haben Anschlüsse zur Diagnose der Pumpenleistung. Diese erfolgt durch einen Service-Techniker vor Ort oder über Remote-Überwachung.

Heiz- und Kühlmäntel

Mit Heiz- und Kühlmänteln sind unsere Pumpen für nahezu jede Betriebstemperatur geeignet und können Fluide tiefkalt oder sehr heiß fördern.

Integriertes Druckbegrenzungsventil

Ein integriertes Druckbegrenzungsventil verhindert mögliche Überlastsituationen. Das Ventil ist individuell einstellbar und kann so auf verschiedene Betriebssituationen angepasst werden.

Fertigung aus Sonderwerkstoffen

Fluidberührte Teile wie Pumpenköpfe und Ventile werden bei Bedarf aus Sonderwerksstoffen wie z. B. Edelstahl 316/316L (1.4401/1.4404), Hastelloy, Duplex-Stahl oder Kunststoffen (PTFE, PVDF, PVC) gefertigt.

Sanitary & hygienic Design

LEWA Pumpen und Anlagen sind im sanitary/hygienic Design für Einsatzgebiete erhältlich, die besonders hohe Reinheit erfordern wie die Lebensmittelproduktion und die Pharmaindustrie.

CIP- und SIP-fähige Pumpen

Viele LEWA-Pumpen, Systeme und Anlagen lassen sich reinigen (Cleaning in Place) und sterilisieren (Sterilisation in Place). Es ist nicht immer notwendig, sie auseinander zu bauen.

Leistungsspektrum

Mit der Kombination von verschiedenen Pumpenköpfen und Getriebeeinheiten deckt die LEWA triplex Membran-Prozesspumpe ein großes Leistungsspektrum ab. So bieten wir Ihnen für jede gewünschte Anwendung eine leistungsstarke und dabei energiesparende Pumpe.

Leistungsübersicht

Einbaumaße

Die platzsparende Monoblock-Bauweise unserer triplex-Pumpen garantiert maximale Effizienz auf geringstem Raum.

Einbaumaße G3E, G3S, G3F, G3G, G3M, G3R

Typ	L [mm]	B [mm]	H [mm]
G3E	1.000	1.000	1.200
G3S	1.300	1.150	1.350
G3F	1.550	1.300	1.850
G3G	2.200	1.750	1.950
G3M	2.300	1.900	3.150
G3R	2.950	2.050	3.900

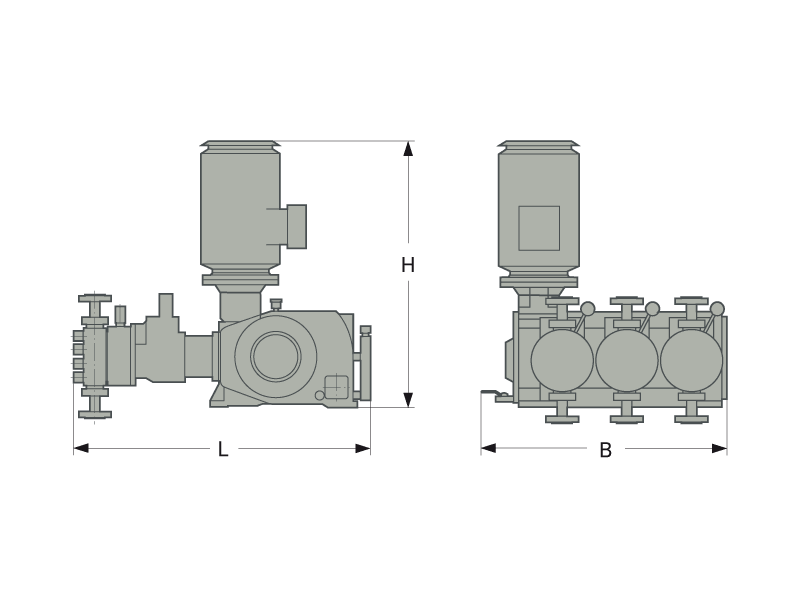

Einbaudimensionen G3E, G3S, G3F, G3G, G3M, G3R

Einbaumaße G3U, G3T

Type	L [mm]	W [mm]	H [mm]
G3U	3300	4450	1750
G3T	3600	4950	2200

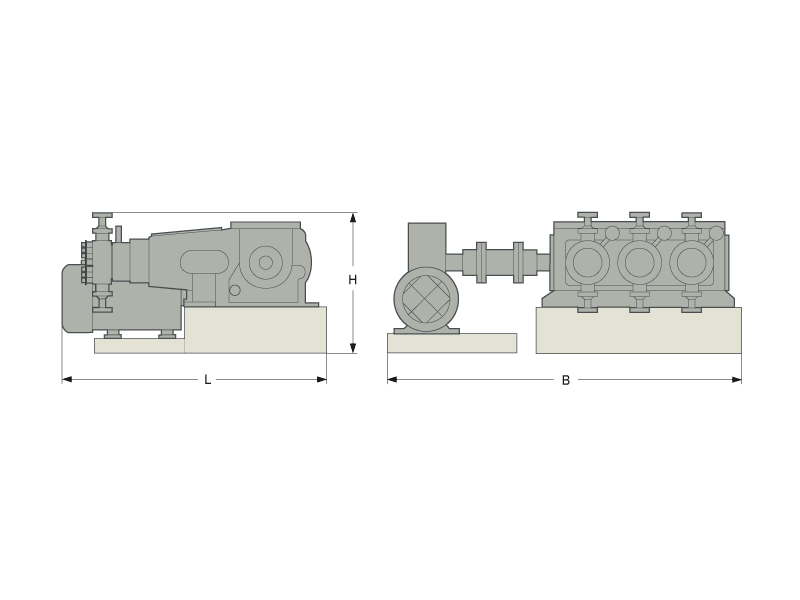

Einbaudimensionen G3U, G3T

Pumpenkopfvarianten

Wir bieten Ihnen verschiedene Pumpenköpfe für unterschiedliche Anwendungen. Dabei reicht das Spektrum von universell einsetzbaren Varianten bis hin zu speziellen Ausführungen für hohe Temperaturen, Drücke oder aggressive Fluide.

Pump head M900

State of the art universal diaphragm pump head with PTFE sandwich diaphragm for maximum operational safety. Robust and reliable with unmatched standard of protection against difficult start up, faulty operation and upset conditions. The patented DPS technology also enables a suction lift capability that is globally unique in the field of hydraulically actuated diaphragm pumps.

Type	M900
Pressure	500 bar
Flow rate	6 m³/h
Temperature	-20/+150 °C
Viscosity	100.000 mPa∙s
Operational capability	Can be installed on all ecoflow diaphragm metering pumps

Pump head M800

Universal diaphragm pump head with PTFE sandwich diaphragm for extreme pressures. The special geometry of the diaphragm clamping system enables the use of PTFE diaphragms in pressure ranges up to 800 bar and thus results in a very compact shape. Very economical solution in the range of high pressures, especially in comparison to pump heads with metal diaphragms.

Type	M800
Pressure	800 bar
Flow rate	1,1 m³/h
Temperature	-10/+60 °C
Viscosity	100.000 mPa∙s
Operational capability	Can be installed on all ecoflow process diaphragm pumps ≥ LDF.

Pump head M500

Universal diaphragm pump head with PTFE sandwich diaphragm for high flow rates. Proven, durable, reliable and with diaphragm position control.

Type	M500
Pressure	350 bar
Flow rate	19 m³/h
Temperature	-50/+150 °C
Viscosity	100.000 mPa∙s
Operational capability	Metal pump heads (316/316L): can be installed on all ecoflow drive units ≥ LDE Plastic pump heads (PVC/PVDF/PTFE): can be installed on all ecoflow drive units ≤ LDE

Pump head M400

Proven pump head with metal diaphragm for extreme pressures and high temperatures. Also suitable when a high degree of permeation resistance is required. The diaphragm is working between two contour plates, limiting the deflection of the diaphragm and providing an extreme level of operational reliability. The diaphragm monitoring system offers a plus for safety by immediately displaying the damage of a diaphragm layer.

Type	M400
Pressure	1.200 bar
Flow rate	0,8 m³/h
Temperature	-40/+200 °C
Viscosity	500 mPa∙s
Operational capability	Can be installed on all ecoflow process diaphragm pumps ≥ LDF.

Special pump heads in remote head design

Some tasks in process engineering include the metering or circulation of media with critical properties like high temperature and high abrasivity. These critical conditions frequently need to be kept away from the displacer system of the metering pump, either to protect the system or its operating personnel. A normal metering pump is not suitable for such tasks due to its compact design.

Type	MR / MV / KV
Pressure	500 bar
Flow rate	19 m³/h
Temperature	-70/+400 °C
Viscosity	100.000 mPa∙s
Operational capability	Remote pump heads can be installed on all LEWA ecoflow metering and process pumps and on all LEWA triplex metering and process pumps.

Branchen

Complete systems from LEWA for offhore applications in the Oil-and Gas Industry

Pumpen und Packages für die Erdöl- und Erdgasförderung

LEWA ist seit den 1950er Jahren Ihr Experte, wenn es um Pumpen und Packages geht. Bei uns erhalten Sie alles aus einer Hand: Für die Offshore-Erdölförderung oder Erdgasförderung sind unsere kundenspezifischen Packages rund um den Globus im Einsatz. Von China bis zu den Vereinigten Arabischen Emiraten setzen starke Partner auf unsere Expertise bei der Exploration von Erdöl.

Solide und kompakte Bauweise

Pulsationsarmer Förderstrom

Einzigartiges Saugvermögen

Absolut sicheres Anfahren

Sicherheit bei extremen Betriebszuständen

Geeignet für fast alle Fluide

Patentierte Sandwichmembran

Integriertes Druckbegrenzungsventil

Vertikaler Flanschmotor

API 675-Standard

Niedrige Wartungskosten und lange Lebensdauer

Hohe Energieeffizienz

Weltweite Standards

Hermetisch dicht

LEWA triplex G3M Prozesspumpe: Interview mit dem LEWA-Geschäftsführer Stefan Glasmeyer

LEWA triplex G3M Prozesspumpe: Interview mit dem LEWA-Geschäftsführer Stefan Glasmeyer

Verschiedene Sonderventile

Vielfältige Anschlussgeometrien

Integration in Prozessleitsysteme

Diagnoseanschlüsse

Heiz- und Kühlmäntel

Integriertes Druckbegrenzungsventil

Fertigung aus Sonderwerkstoffen

Sanitary & hygienic Design

CIP- und SIP-fähige Pumpen

Leistungsübersicht

Einbaumaße G3E, G3S, G3F, G3G, G3M, G3R

Einbaudimensionen G3E, G3S, G3F, G3G, G3M, G3R

Einbaumaße G3U, G3T

Einbaudimensionen G3U, G3T

Pump head M900

Pump head M800

Pump head M500

Pump head M400

Special pump heads in remote head design
