Sistemi di odorizzazione LEWA
Odorizzazione sicura dei gas in conformità alle norme internazionali.
L'odorizzazione dei gas è un'attività complessa. Le regolamentazioni internazionali che regolano tale applicazione sono rigide e non sempre chiare: in passato, i fornitori di gas si avvalevano dell'odorizzazione mediante stoppino, dell'odorizzazione a by-pass o semplicemente aggiungevano odorizzanti senza mezzi di controllo. Oggi, tutto ciò è vietato in quasi tutti i paesi e l'odorizzazione deve essere monitorata ed eseguita in modo proporzionale e continuo.
LEWA dispone delle competenze raggiunte con 40 anni di esperienza e le attrezzature necessarie per creare un sistema di odorizzazione sicuro e conforme alle regolamentazioni. Adattiamo i nostri sistemi per conformarci ai requisiti e agli standard specifici per paese. Sia che l'odorizzazione avvenga in modo decentralizzato o, come in Francia, si svolga in una stazione centrale,
con i sistemi di odorizzazione LEWA ci si affida alla competenza del leader di mercato per un'odorizzazione dei gas efficiente e sicura.
Buoni motivi per scegliere un sistema di odorizzazione LEWA
Un sistema di odorizzazione LEWA è un sistema per applicazioni in cui la quantità è critica comandato dalla portata dei gas con controllo a circuito chiuso e progettato in conformità alle direttive vigenti (tra cui la legge federale tedesca in materia di regolamentazione delle acque (WHG), all'associazione tecnico-scientifica tedesca per l'acqua e il gas (DVGW), ai certificati ATEX, GOST-R, ASME, alla direttiva sulle apparecchiature in pressione, alle raccomandazioni tecniche tedesche sul controllo della qualità dell'aria (TA-Luft) ed alla regolamentazione tecnica tedesca per i liquidi combustibili (TRbF)).
Componenti standard a configurazione libera
Ogni sistema di odorizzazione LEWA è costituito da componenti standard come ad esempio il sistema di comando, la pompa, il serbatoio, la vasca, il flussimetro, i condotti, le valvole e gli accessori. Questi componenti possono essere configurati in maniera personalizzata e in completa conformità con i requisiti.
Componenti affidabili e riconosciuti
I nostri sistemi di odorizzazione utilizzano esclusivamente componenti comprovati, collaudati e approvati, mentre le nostre pompe a membrana sono completamente sigillate e garantiscono piena affidabilità durante la misurazione. Gli elementi di controllo possono essere azionati tramite il Netport@l LEWA e sono disponibili nella versione con protezione esterna. Su richiesta sono anche disponibili pompe azionate per via magnetica, pneumatica o elettrica.
Odorizzazione di gas vari
Con i sistemi di odorizzazione LEWA è possibile aggiungere un odorizzante speciale ai vari gas, quali: gas naturale, biogas, GPL, ossigeno, azoto, anidride carbonica, idrogeno, metano e molti altri ancora.
Adatto a tutti gli agenti odorizzanti
I sistemi di odorizzazione LEWA sono adatti a tutti gli odorizzanti. Per molti anni, i nostri sistemi hanno misurato con la massima precisione e affidabilità sostanze come EM, DMS, TBM, THT e sostanze prive di zolfo per conto di numerosi clienti.
Massima precisione di dosaggio
Il processo di odorizzazione dei gas dipende dalla massima precisione di dosaggio. I sistemi di odorizzazione LEWA raggiungono un livello di precisione pari a ±1%.
Flussometro preciso
Il flussometro LEWA 1 KMM è unico sul mercato ed è in grado di misurare con assoluta precisione anche le portate più basse.
Controllo integrato del livello di riempimento
I contenitori sono dotati di un controllo visivo del livello di riempimento che può essere usato durante la taratura delle pompe.
Membrana metallica resistente alla diffusione
Le membrane metalliche delle pompe sono completamente a prova di diffusione e sono a prova di guasto.
Assistenza e ricambi
Grazie alla nostra rete internazionale di filiali e di partner commerciali, LEWA garantisce un'ottima assistenza e pezzi di ricambio sempre disponibili per i sistemi di odorizzazione nel più breve tempo possibile.

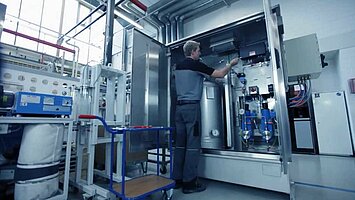

Videos about the LEWA odorizing system
Opzioni
Alloggiamento per il sistema
Offriamo un alloggiamento completo per il vostro sistema di odorizzazione. Si tratta solitamente di un armadietto in acciaio inossidabile. Inoltre forniamo alloggiamenti in materiali speciali.
Protezione contro l'eccessivo riempimento e raccolta delle perdite
Accessori appositamente progettati: Con una protezione affidabile contro l'eccessivo riempimento e recipienti di raccolta delle perdite di diverse dimensioni, si ottiene un sistema pulito e sicuro.
Sistema di lavaggio per una facile pulizia
Per una manutenzione facile e regolare del sistema, si consiglia un sistema di lavaggio per la pompa, le tubazioni e il serbatoio anche per uno smontaggio inodore in vista della manutenzione.
Progetto con valvola di sicurezza
In caso di pressioni di aspirazione elevate, il sistema è progettato con una valvola limitatrice di pressione (0,5-3,0 bar).
Elettrovalvola e manometro
Con un'elettrovalvola nella linea di mandata, è possibile controllare le piccole portate di gas (< 400 Nm3/h). Un manometro per misurare la pressione nei tubi e serbatoi assicura l'esatto dosaggio del fluido.
Collaudo, accettazione e ispezione
Facciamo in modo che tutto funzioni: LEWA offre numerosi servizi, compresi i test di accettazione in fabbrica (TAF) presso il luogo di produzione o il sito del cliente (SAT), NDT e PMI.
Pompe aggiuntive in stand-by
L'efficienza ed un funzionamento affidabile dei nostri sistemi hanno tutta la nostra attenzione: Forniamo pompe aggiuntive in stand-by per una manutenzione facile del sistema senza tempi d'inattività.
Adatto a tutti gli agenti odoranti
I sistemi di odorizzazione LEWA sono adatti per tutti i comuni odoranti dell'industria: EM, DMS, TBM, THT. Fateci semplicemente conoscere le vostre esigenze personali.
Progetto modulare
Siete liberi di scegliere: I sistemi di odorizzazione standard sono progettati per essere altamente modulari e sono costituiti da vari componenti, in modo da poter soddisfare le vostre esigenze nel modo più flessibile possibile.
Dati tecnici
I sistemi di dosaggio LEWA hanno una struttura modulare. I vari serbatoi, i sistemi di condotti e le pompe permettono di adattare ogni impianto alle esigenze dei clienti.
| Tipo di sistema | Dimensioni massime del serbatoio [l] | Flusso massimo di gas [Nm3/h] | Pressione massima del gas [bar] con pompa | Tensione [V] | Certificazione per Zona 1 | Sistema di comando | Contenitore | |||
|---|---|---|---|---|---|---|---|---|---|---|
| MAH | MBH | MLM | LDB | |||||||
| OD7 | 50 | 10000 | 30 | 50 | 560 | - | 230 AC / 24 DC | √ | possible | standard/returnable |
| OD8 | 200 | 20000 - 70000 | 30 | 50 | 100 | - | 230 AC / 24 DC | √ | possible | standard/returnable non-returnable |
| OD60 - 1000 | 60 - 1000 | 10000 - 200000 | 30 | 50 | 100 | 170 | 230 AC / 24 DC | √ | possible | standard/returnable non-returnable for refilling |
Dimensions [mm]
| Type | H | W | D |
|---|---|---|---|
| OD7 | 1750 | 880 | 680 |
| OD8 | 2130 | 1700 | 850 |
| OD60 - 1000 | 2315 | 2005 | 1360 |
Industrie
Pompe e pacchi di dosaggio LEWA per l'odorizzazione del gas
Ossigeno, azoto e gas naturale non danno cattivo odore, tuttavia sono potenzialmente pericolosi. Questi gas vengono quindi "odorizzati" con una sostanza fortemente odorosa. Da più di 40 anni, LEWA sviluppa impianti per l'odorizzazione dei gas come il gas naturale, i biogas e i gas liquefatti. Questo processo è enormemente importante, pertanto il sistema odorizzazione deve operare in modo preciso e affidabile.
More Details
Pompe e sistemi di dosaggio per applicazioni in raffinerie e impianti di distillazione
Il petrolio greggio deve essere pulito, separato e convertito (raffinato), fino a trasformarsi nei prodotti adatti alla vendita (per esempio benzina, gasolio, gasolio da riscaldamento, lubrificanti, propano, butano). LEWA fornisce supporto per pompe e sistemi di dosaggio, che vengono utilizzati nel processo di raffinazione durante il dosaggio chimico. Le applicazione che adottano i nostri prodotti sono ad esempio impianti di distillazione, coker, cracker o riduttori di viscosità. Per maggiori informazioni chiedete i nostri esperti!
More Details
Pompe e pacchi di dosaggio per l'industria petrolchimica
Da oltre 50 anni forniamo pompe e sistemi di dosaggio robusti per applicazioni come i processi di idrocracking. L'industria petrolchimica produce i materiali di partenza per la produzione di plastica, farmaci, coloranti, detergenti e altro ancora. Contattate i nostri esperti, ci permettere di fornirvi informazioni dettagliate sulle soluzioni di pompaggio e dosaggio per i processi di idrocracking!
More Details
Pompe chimiche e pacchetti di dosaggio per l'industria chimica
Quando i fluidi e le sospensioni critici, pericolosi per l'ambiente, tossici o infiammabili devono essere convogliati o dosati in modo affidabile nei processi ad alta pressione, non vi è alternativa alle pompe dosatrici a tenuta ermetica, alle pompe a membrana di processo e ai sistemi di dosaggio di LEWA. Le pompe LEWA a tenuta ermetica con pressioni fino a 1200 bar sono la prima scelta per la produzione di prodotti chimici intermedi e finali. Contatta i nostri esperti e lasciati consigliare sulla tua singola pompa chimica o soluzione di sistema!
More Details
Pacchi di dosaggio e pompe per centrali elettriche e fornitori di energia
LEWA supporta gli operatori di centrali elettriche e i fornitori di energia con pompe e impianti per il pompaggio, il dosaggio e la miscelazione di vari fluidi. Non solo forniamo impianti con i nostri prodotti, ma sviluppare anche soluzioni per impianti di trattamento delle acque reflue, di riempimento bombole di gas, di produzione di biogas, per fornitori energetici regionali e produttori di idrogeno.
More DetailsApplicazioni

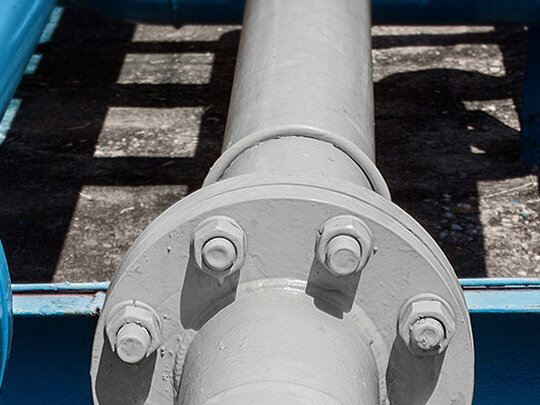

Odorizzazione di grandi quantità di gas naturale negli hub della rete di distribuzione
Negli hub della rete di distribuzione del gas, vengono inoltrate grandi quantità di gas naturale. L'unità di odorizzazione LEWA OD 4200 è in grado di odorizzare quantità di gas fino a 1.000.000 m/h.
More Details

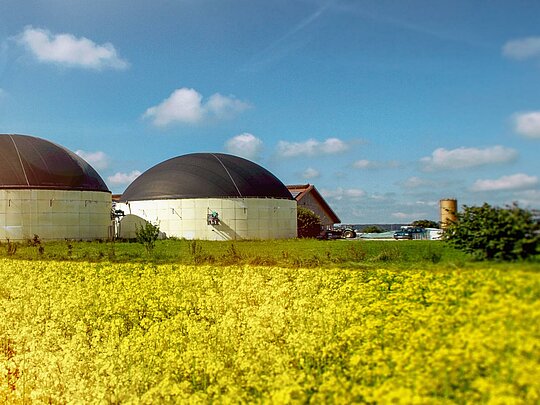

Odorizzazione del biogas
