Pompa centrifuga a motore incapsulato
NIKKISO NON-SEAL
La pompa centrifuga a motore incapsulato NIKKISO è una soluzione ideale per le attività di trasferimento e di ricircolo nell'industria chimica. Può essere utilizzata per pompare fluidi pericolosi, tossici e supercritici.

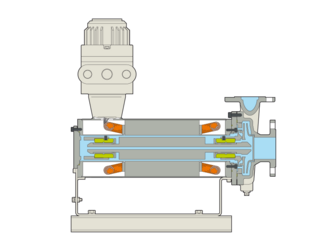

Lo statore presenta una struttura a due strati composta da un rivestimento, una fascia e una morsettiera serrata in modo estremamente stretto al fine di garantire un elevato livello di sicurezza. Con la pressione generata dalla girante, il liquido viene inviato al lato di scarico. Una parte del fluido raggiunge anche il motore e viene utilizzata per lubrificare i cuscinetti e per raffreddare il motore della pompa centrifuga a motore incapsulato. Di conseguenza, questa parte di fluido viene ricondotta all'indietro attraverso le aperture di estrazione presenti sull'albero (modello standard) dal lato aspirazione.
Buone ragioni per scegliere una pompa centrifuga a motore incapsulato senza guarnizione NIKKISO NON-SEAL
La pompa NIKKISO NON-SEAL è una pompa centrifuga compatta a motore incapsulato integrato che vanta eccellenti caratteristiche ad alta pressione.
Motore integrato
Il motore direttamente integrato nella pompa centrifuga a motore incapsulato non solo assicura la tutela dell'ambiente, ma anche la sicurezza presso l'impianto. Tutte le parti della pompa sono inoltre progettate per disporre di una manutenzione facile e veloce. Pertanto, è possibile minimizzare i periodi di inattività.
Ottime caratteristiche ad alta pressione
Rispetto alle pompe azionate a solenoide, la pompa centrifuga a motore incapsulato NIKKISO Non-Seal vanta proprietà ad alta pressione notevolmente migliori. Pertanto, è ideale per le attività di trasferimento e di ricircolo di fluidi critici o pericolosi.
Elevata facilità di manutenzione
Poiché i fluidi lubrificano le parti scorrevoli, non occorre alcuna ulteriore lubrificazione. Questo conferisce alle pompe un'elevata facilità di manutenzione.
Ingombro ridotto
Grazie alla sua struttura integrata, la pompa centrifuga a motore incapsulato necessita di poco spazio ed è ideale per le applicazioni in cui la superficie di installazione è molto ridotta.
Silenziosa e dalle basse vibrazioni
La pompa è silenziosa e produce basse vibrazioni. È estremamente resistente alle intemperie e ha una buona protezione contro la polvere.
Bassi costi di manutenzione
La pompa comporta dei costi di manutenzione ridotti dovuti al numero relativamente basso di componenti e al monitoraggio in tempo reale dell'usura dei cuscinetti.
Video sulla motopompa centrifuga NIKKISO
NIKKISO Canned Motor Pump Standard Type with motor cooling jacket (N Type)
NIKKISO Canned Motor Pump Disassembling and Reassembling (M Type)
NIKKISO Canned Motor Pump Disassembling and Reassembling (T Type)
NIKKISO Canned Motor Pump Abnormal Operation Detection
NIKKISO Canned Motor Pump Slurry Handling Type (M Type)
NIKKISO Canned Motor Pump Reverse Circulation Type with motor cooling jacket (Q Type)
NIKKISO Canned Motor Pump Disassembling and Reassembling (N Type, Q Type)
Opzioni
Conformità API e ATEX
Le motopompe compatte NIKKISO (a struttura "canned") sono conformi alle norme API 685 e ATEX e sono utilizzate per il trasporto dei liquidi più volatili nelle industrie petrolifera e chimica.
Display remoto per telecomando
La sicurezza è l'inizio e la fine di tutto: Ecco perché offriamo la possibilità di un display remoto integrato, comprendente la segnalazione di allarmi e l'arresto di emergenza per la vostra motopompa compatta.
Monitoraggio dei cuscinetti
Un monitoraggio pulito del processo non solo previene gli errori, ma garantisce inoltre una lunga durata della pompa. Pertanto, si consiglia un monitoraggio dei cuscinetti meccanici per le elettropompe compatte.
Contenitore del condensato
La pompa è disponibile da un'unica fonte insieme a tutti gli accessori: LEWA. Per una pompa di tipo HM, è possibile ordinare un serbatoio per condensato che fornisce il liquido di irrigazione per la guarnizione meccanica.
Protezione contro il funzionamento a secco
Garantiamo che la motopompa compatta funzioni quanto più correttamente possibile: Mediante i relè di sovracorrente, la protezione contro il funzionamento a secco, si garantisce e si estende la durata della pompa.
Induttore opzionale
Aumento dell'efficienza della pompa: Per migliorare le condizioni della flangia di aspirazione (NPSHR), l'elettropompa compatta può essere dotata di un induttore.
Esame da parte di esperti e delle autorità
Forniamo volentieri anche i diagrammi di prestazione e i certificati delle prove di pressione statica eseguite anche dal TÜV, da Germanischer Lloyd’s, Lloyd’s R. of S. o da altre autorità.
Montaggio sul sito
Dallo sviluppo alla messa in servizio - tutto da un'unica fonte: I nostri sistemi sono adatti al trasporto via mare e possono essere completamente smontati e rimontati sul luogo di destinazione.
DIN EN ISO 2858 - Pompe centrifughe ad aspirazione finale (rating 16 bar)
Pompa centrifuga a motore incapsulato senza guarnizione Nikkiso Non-Seal® soddisfano le dimensioni e le potenze nominali secondo la norma DIN EN ISO 2858. Ciò significa che NIKKISO soddisfa i requisiti di una pompa chimica standardizzata, che semplifica lo scambio delle pompe esistenti.
Dati sulle prestazioni
La pompa centrifuga a motore incapsulato NIKKISO NON-SEAL è disponibile in versione standard e semi-standard.
Dati unità di azionamento
| Standard Design | Engineered Design | |
|---|---|---|
| Portata max.: | 780m³/h (3430 gpm) | 1200 m³/h (5280 gpm) |
| Testa pompante max.: | 210m (688ft) | 600 m (1,970 ft) |
| Temperatura dei fluidi | -50 to 350°C (-58 to 662°F) | -200 to 450 °C (-328 to 842 °F) |
| Densità | 0.3 to 2.0 | Max. 13.6 |
| Viscosità max. | 200 mPa∙s (200 cP) | 500 mPa∙s (500cP) |
| Pressione max. di esercizio | 4 MPa (600 psig) | 80 MPa (11,600 psig) |
| Materiale a contatto con il liquido | SUS316, SUS304 | Alloy 20, Hastelloy C/B, titanium, zirconium, etc. |
| Potenza motore | 0.4 to 132 kW (0.5 to 177 metric horsepower) | 200 to 250 kW (268 to 335 metric horsepower) |
| * "Hastelloy" is a registered trademark of Haynes International, Inc. |
Varianti di teste pompanti
Sono disponibili anche varie teste pompanti per diverse applicazioni. Qui, lo spettro va dalle varianti multiuso ai progetti speciali per alte temperature, pressioni o fluidi aggressivi.
Type HN
Standard version
Suitable for a wide variety of clean, non-volatile liquids with moderate temperature
- Flow rate up to 780 m3/h
- Head up to 210 m (300 m at 60 Hz)
- Motor power up to 132 kW (200 kW without explosion protection)
- Temperature -60 to +200°C
- Viscosity up to 80 cP
Type HV
With enlarged shaft hole
For liquids with high viscosity between 80 cP and 200 cP
- Flow rate up to 180 m3/h
- Head up to 200 m
- Motor power up to 44 kW
- Temperature -60 to +200 °C
- Viscosity up to 200 cP
Types HB and HC
With jackets at pump casing and/or motor and RBH
For liquids with high melting point – up to 140°C
- Flow rate up to 160 m3/h
- Head up to 200 m
- Motor power up to 22 kW
- Temperature -60 to +200°C
- Viscosity up to 200 cP
Type HT
With external cooling
For liquids at very high temperatures
- Flow rate up to 780 m3/h
- Head up to 210 m (300 m at 60 Hz)
- Motor power up to 132 kW
- Temperatures up to + 400°C
- Viscosity up to 200 cP
Type HX
With ceramic insulated winding, without external cooling
For liquids at very high temperatures
- Flow rate up to 200 m3/h
- Head up to 200 m
- Motor power up to 55 kW
- Temperatures up to + 350°C
- Viscosity up to 200 cP
Types HM (mechanical seal) and HS (throttling bush)
With back flushing
For liquides with important solid content
- Flow rate up to 780 m3/h
- Head up to 300 m
- Motor power up to 200 kW
- Temperatures up to + 400°C
- Viscosity up to 500 cP
Type HQ
With reverse circulation
For liquids with high vapor pressures
- Flow rate up to 180 m3/h
- Head up to 200 m
- Motor power up to 44 kW
- Temperature -60 to +185°C
- Viscosity up to 200 cP
Type HR
With reverse circulation and internal circulation line
For liquids with very high vapor pressures
- Flow rate up to 780 m3/h
- Head up to 210 m
- Motor power up to 132 kW
- Temperature -60 to +185°C
- Viscosity up to 200 cP
Multistage
With three or more impellers
For very high pressure applications
- Flow rate up to 120 m3/h
- Head up to 500 m
- Motor power up to 132 kW
- Temperature -30 to +150°C
- Viscosity up to 140 cP
Type DN
With self-priming diffuser
To avoid blockages or clogged foot valves
- Flow rate up to 180 m3/h
- Head up to 70 m
- Motor power up to 45 kW
- Temperatures up to +170°C
- Viscosity up to 200 cP
- Self-priming head (water +20°C) up to 7 m
