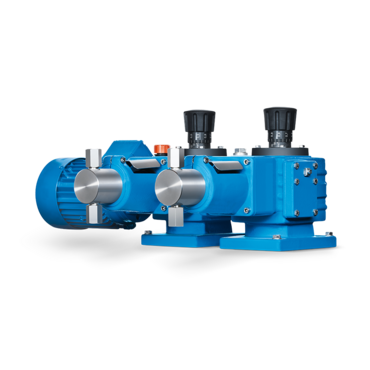

Bomba dosadora de pistão LEWA ecoflow®
A alternativa econômica para tarefas simples de dosagem.
Isto nem sempre precisa ser caro Em muitos casos , o uso de Bomba dosadora de diafragma complexa Não é rentável quando bombear fluidos simples. Portanto, fornecemos a bomba dosadora de pistão LEWA ecoflow como uma alternativa econômica.
Portanto, para a dosagem de fluidos não críticos, tais como água ou resina, é vantajoso contar com uma bomba simples e robusta com baixos custos de aquisição e operação.
Apesar de custos mais baixos, nós, obviamente, fornecemos a você a qualidade LEWA testada : Cada bomba dosadora de pistão ecoflow é produzida na Alemanha, onde passa por todas as fases de garantia de qualidade. Evidentemente, também contamos com o sistema modular testado e com várias cabeças de bomba, unidades de acionamento e motores.
Boas razões para uma bomba dosadora de pistão LEWA ecoflow®
A ecoflow da LEWA é uma bomba de dosadora de pistão com atuação hidráulica que oferece inúmeras vantagens sobre as bombas comparáveis.
Capacidade única de sucção
A bomba dosadora de pistão LEWA ecoflow difere das outras bombas devido à sua capacidade única de sucção. Com uma pressão de sucção absoluta de até 0.1 bar abs., ela não só fornece uma ampla gama de opções de instalação segura. Os custos operacionais para todo o sistema também pode ser menor do que com outras bombas.
Solução econômica para simples tarefas
Através da tecnologia de pistão simples mas com um cabeçote de bomba robusto, a bomba dosadora de pistão ecoflow é a bomba ideal para tarefas de dosagem fáceis com fluidos não críticos. Além disso, apresenta alta eficiência energética e baixa manutenção.
Padrão API 675
A série ecoflow cumpre o padrão de qualidade internacionalmente válido do American Petroleum Institute API 675. Ela inclui todas as definições para uma bomba dosadora de diafragma em uso industrial em termos de projeto, construção, desempenho e teste de aceitação.
Materiais de alta qualidade
Todas as peças da bomba em contato direto com o fluido são feitas de materiais de alta qualidade. Pistões, por exemplo, são feitos com óxido cerâmico
Padrões mundiais
Ao projetar bombas, aderimos a padrões globalmente válidos, como as normas VDMA 24284, 24286-10 e FDA.
Vedação de pistão testada
A bomba dosadora de pistão LEWA ecoflow usa as vedações de pistão testados para máxima vedação.
Opções
Capacidade de multiplicação
Unidades de acionamento simples com motor instalado verticalmente economizam espaço. Em alternativa, podem ser combinadas várias unidades de acionamento com saída idêntica ou diferente para redução de pulsação ou dosagem de receita.
Customized valves
LEWA uses numerous special types of valves such as specially hardened valves for liquified gases or valves with minimal dead space for the food and pharmaceutical production.
Revestimento de aquecimento e arrefecimento
Com aquecimento e as jaquetas de refrigeração, nossas bombas são adequadas para quase qualquer temperatura e pode transportar fluidos em baixas temperaturas ou calor extremo.
Geometrias de conexão diferentes
Nossas bombas são equipadas com todas as geometrias de conexão comuns, como padrão DIN, padrão de alta pressão da BASF, American ANSI, JIS ou suas necessidades individuais. Configurações personalizadas são possíveis.
Vedação do pistão com possibilidade de descarga
Para garantir uma bomba de longa duração e funcionamento sem vazamentos, as nossas bombas têm um retentor de vedação descartável. Assim, os vazamentos são removidos facilmente e com segurança.
Conexão de diagnóstico
Nossas bombas e sistemas possuem conexões que facilitam o diagnóstico de seu desempenho. Isso é feito por um técnico de serviço no local ou através de monitoramento remoto.
Integração em sistemas de controle de processos
A aquisição do sinal de sistemas de controle de processo é conseguida de forma análoga ou digital. A vazão é ajustada através de regulação elétrica ou pneumática do curso, alternativamente pelo motor drive (FU).
Tecnologia Intellidrive
Usando o servomotor altamente dinâmico, você pode ajustar o curso da bomba aos requisitos de seu sistema e seu processo.
Materiais de design especiais
Se o processo exigir, as partes molhadas, tais como as cabeças das bombas e as válvulas, serão feitas de materiais especiais como o aço inoxidável 316/316L (1.4401/1.4404), o Hastelloy ou o aço e o PVC do duplex.
Variações de Produto
Com a combinação de vários cabeçotes de bomba e redutores, as bombas dosadoras de pistão LEWA ecoflow cobrem um amplo espectro de desempenho. Isso nos permite fornecer uma bomba de alto desempenho e economia de energia para qualquer aplicação desejada.
Visão geral do desempenho
Dimensões da instalação
Economize espaço e peso através da disposição multiplex de bombas ou arranjo no design compacto do boxer. Dosar vários líquidos ao mesmo tempo com várias cabeças de bomba.
| Tipo | L [mm] | B [mm] | ΔB [mm] | H [mm] |
|---|---|---|---|---|
| LDB | 400 | 400 | 185 | 260 |
| LDC | 450 | 500 | 220 | 320 |
| LDD | 700 | 750 | 280 | 610 |
| LDE | 800 | 900 | 350 | 690 |
Sketch
Variações de cabeçotes
Nós fornecemos várias cabeças de bomba para diferentes aplicações. Aqui, o espectro varia de acordo com variantes multifuncionais a projetos especiais para altas temperaturas, pressões ou fluidos agressivos.
Cabeçote K110/K111
Cabeçote de bomba padrão para pressões até 160 bar.
| Tipo | K110/K111 |
| Pressão | 160 bar |
| Vazão [l/h] | 9 m³/h |
| Temperatura | -70/+400 °C |
| Viscosidade | 1.500.000 mPa∙s |
| Capacidade operacional | Pode ser instalado em todas as bombas ecoflow ≥ LDE. |
Cabeçote K210/K211
Cabeçote de bomba de alta pressão com dupla gaxeta tensionada para pressões até 500 bar.
| Tipo | K210/K211 |
| Pressão | 500 bar |
| Vazão [l/h] | 9 m³/h |
| Temperatura | -70/+400 °C |
| Viscosidade | 1.500.000 mPa∙s |
| Capacidade operacional | Pode ser instalado em todas as bombas ecoflow ≥ LDE. |
Cabeçote K511
Design customizado com revestimento total de aquecimento.
| Tipo | K511 |
| Pressão | 176 bar |
| Vazão [l/h] | 1,5 m³/h |
| Temperatura | -20/+150 °C |
| Viscosidade | 100.000 mPa∙s |
Cabeças de bomba especiais no cabeçote remoto
Algumas tarefas na engenharia de processo incluem a dosagem ou circulação de meios com propriedades críticas como alta temperatura e alta abrasividade. Estas condições críticas necessitam frequentemente de ser mantidas longe do sistema de deslocamento da bomba dosadora, quer para proteger o sistema ou o seu funcionamento em si. A bomba dosadora normal não é adequada para algumas tarefas devido ao seu design compacto.
| Tipo | MR / MV / KV |
| Pressão | 500 bar |
| Vazão [l/h] | 19 m³/h |
| Temperatura | -70/+400 °C |
| Viscosidade | 100.000 mPa∙s |
| Capacidade operacional | As cabeças da bomba remotas podem ser instaladas em todas as bombas dosadoras e de processo LEWA ecoflow e em todas as bombas dosadoras e de processo LEWA triplex. |
